Cảm biến laser quét / Laser profiler
Cảm biến biên dạng laser thu thập dữ liệu chiều cao theo đường đi của tia laser thay vì một điểm duy nhất. Điều này cho phép thực hiện đo lường 2D/3D, chẳng hạn như độ chênh lệch chiều cao, chiều rộng hoặc góc bằng một cảm biến duy nhất. Ngoài dữ liệu chiều cao, cảm biến biên dạng KEYENCE cũng thu thập dữ liệu cường độ ánh sáng phản xạ để cung cấp giải pháp ổn định cho đo lường và kiểm tra nội tuyến. Dòng sản phẩm này bao gồm nhiều loại cảm biến đa dạng để hỗ trợ các ứng dụng và ngành công nghiệp khác nhau.
Các sản phẩm

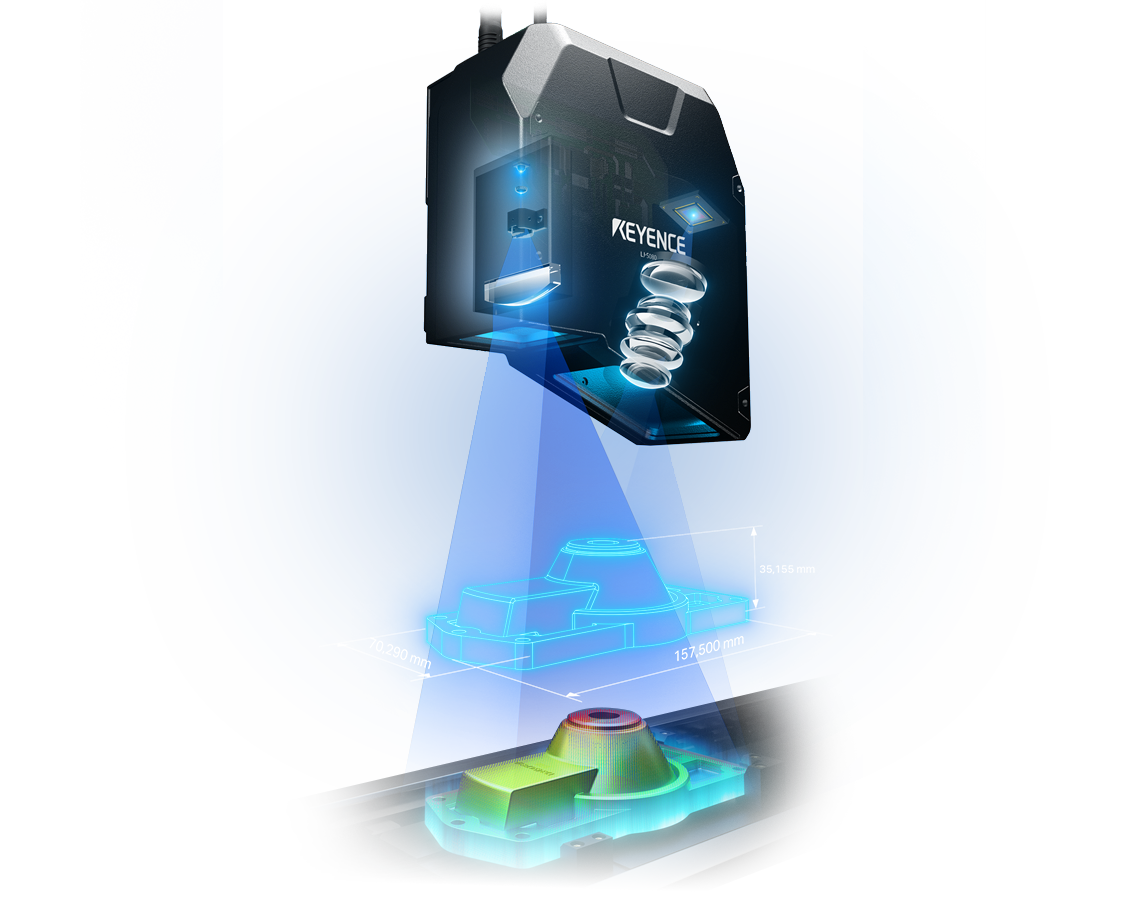

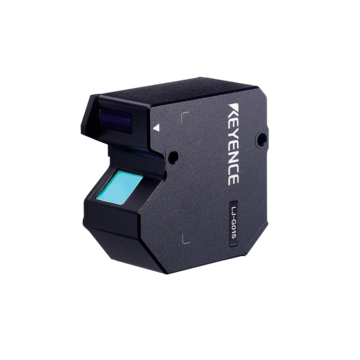

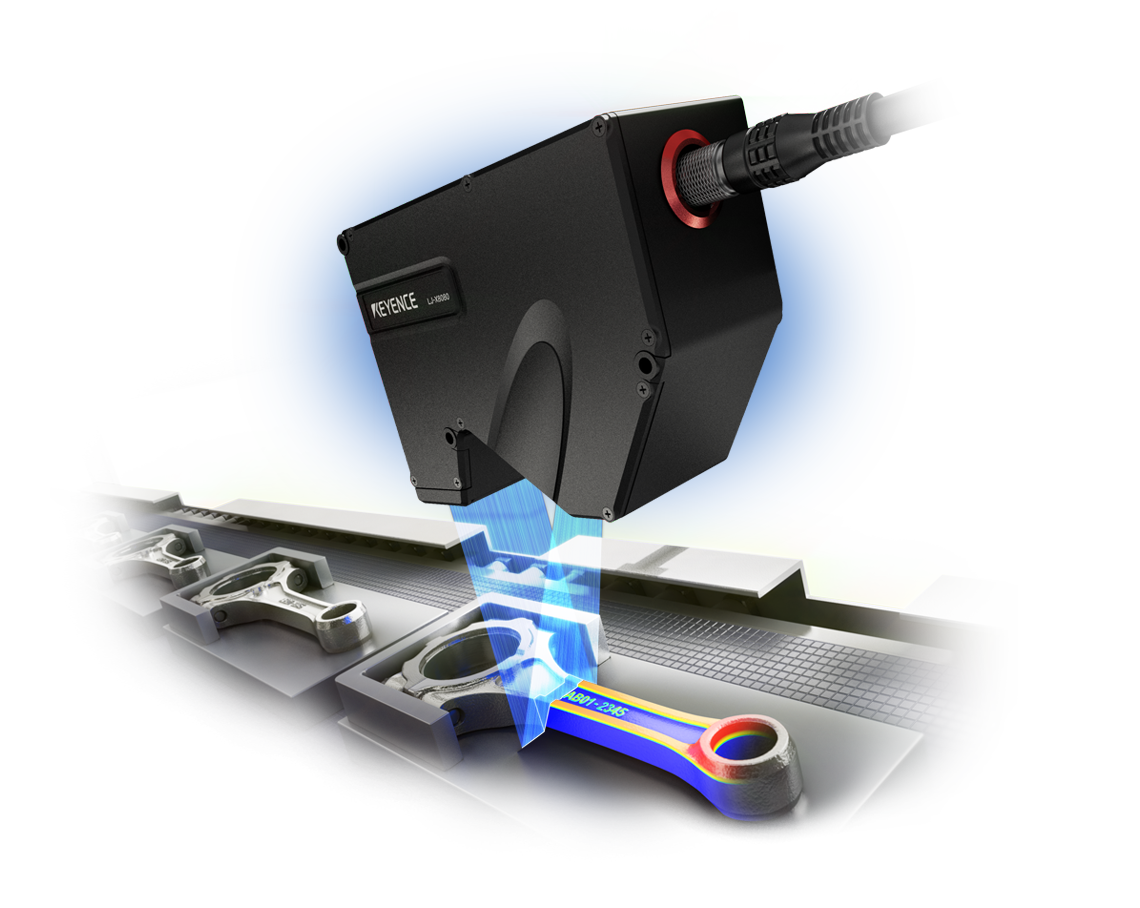

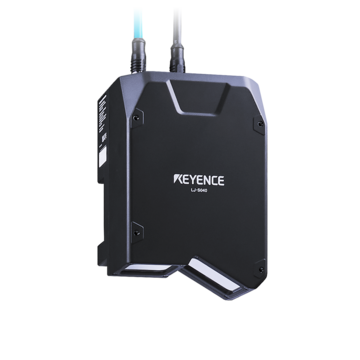

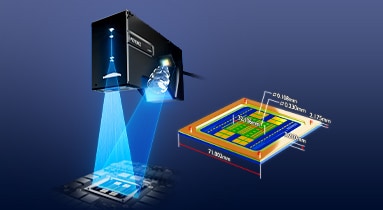

Thực hiện đo và kiểm tra 2D/3D nội tuyến với Sê-ri LJ-X8000. Dòng sản phẩm máy đo biên dạng bằng laser linh hoạt nhất của chúng tôi cung cấp 3200 điểm/biên dạng, giúp dễ dàng đo chính xác bất kỳ hình dạng mục tiêu hoặc vật liệu nào từ ảnh có độ phân giải cao. Máy quét tiết diện laser tương thích với bốn tùy chọn bộ điều khiển khác nhau, cho phép người dùng chọn một thiết lập phù hợp hoàn hảo với khả năng của hệ thống với bất kỳ yêu cầu ứng dụng nào. Độ rộng vạch laser tối đa đạt trên 720 mm, và nhiều vạch có thể được ghép nối với nhau để quét các mục tiêu thậm chí còn lớn hơn. Việc lập trình cho các cảm biến hiệu suất cao này được hoàn thành trong ba bước đơn giản, giúp phép đo 3D nội tuyến chính xác có thể thực hiện được đối với người dùng ở mọi cấp độ kinh nghiệm.
Các đặc điểm nổi trội
Cải thiện độ tin cậy với độ phân giải gấp hơn 4 lần

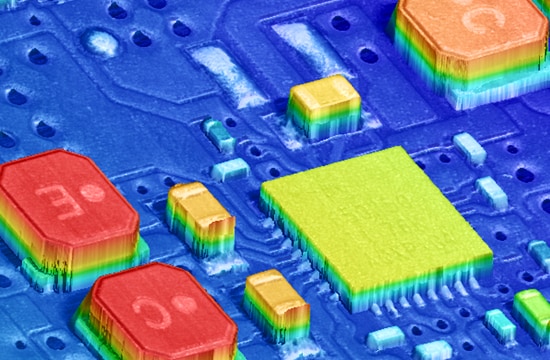

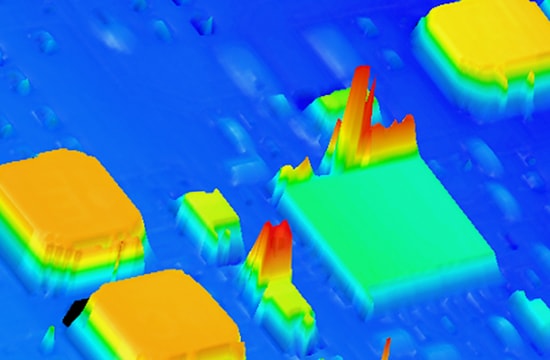

Chụp được hình dạng thật của mục tiêu là rất quan trọng để thực hiện kiểm tra một cách tin cậy. Với 3200 điểm/biên dạng, Sê-ri LJ-X8000 chụp hình dạng mục tiêu ở độ phân giải cao, cho phép đo trên chuyền chính xác.
Thông thường
- Thô
- Không đều
- Phụ thuộc vào bề mặt
LJ-X8000
- Chi tiết
- Đồng nhất
- Ổn định trên mọi bề mặt
Tối đa hóa độ phân giải và phát hiện mục tiêu
Để cải thiện độ phân giải của cảm biến, số lượng pixel trên CMOS cần được tăng lên. Điều này có thể được thực hiện bằng cách làm cho mỗi pixel trở nên nhỏ hơn; tuy nhiên, các pixel nhỏ hơn có thể dẫn đến phát hiện ánh sáng không đủ, gây ra biên dạng không chính xác trên một số mục tiêu. Đối với Sê-ri LJ-X8000, chúng tôi đã triển khai công nghệ mới để tạo ra một máy đo biên dạng bằng laser có khả năng đo độ phân giải cao trên bất kỳ mục tiêu nào.

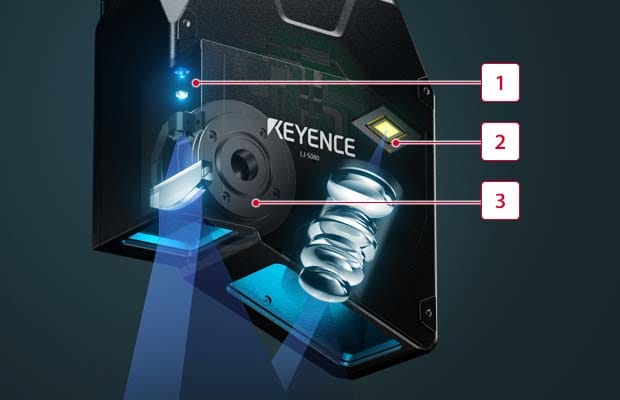

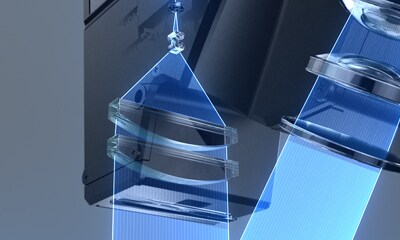

Ống kính hình trụ
Ánh sáng song song được phát ra bằng cách sử dụng ống kính hình trụ được thiết kế để ngăn ánh sáng phản xạ tán xạ trên bề mặt của mục tiêu. Điều này đảm bảo độ phản xạ đáng tin cậy từ bất kỳ hình dạng hoặc bề mặt nào.

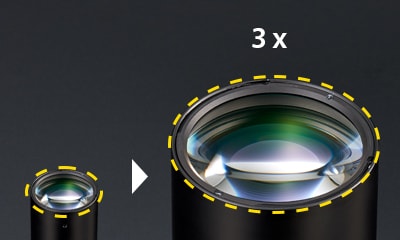

Ống kính nhận khẩu độ lớn
Cảm biến được trang bị ống kính nhận có diện tích lớn hơn gấp 3 lần so với các mẫu thông thường, giúp tăng cường độ ánh sáng nhận được. Điều này cho phép cảm biến tạo ra các biên dạng ổn định trong bất kỳ môi trường nào.

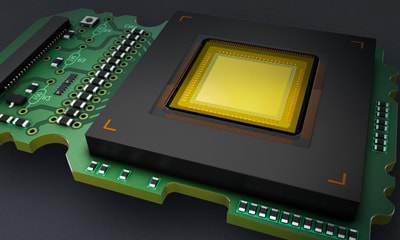

CMOS độ phân giải cao
CMOS mới được phát triển này cho phép đo độ phân giải cao bằng cách sử dụng 3200 điểm/biên dạng, đồng thời mang lại khả năng tạo ảnh được cải thiện trên các mục tiêu có độ phản xạ khác nhau.
Chức năng căn chỉnh biên dạng
Khi tạo ảnh 3D, vị trí của từng biên dạng 2D được điều chỉnh theo hướng X, Z và θ. Điều này giúp loại bỏ tác động của rung động và lệch tâm cũng như các chỗ ngoặt và uốn cong của mục tiêu, tạo ra ảnh tối ưu để kiểm tra.

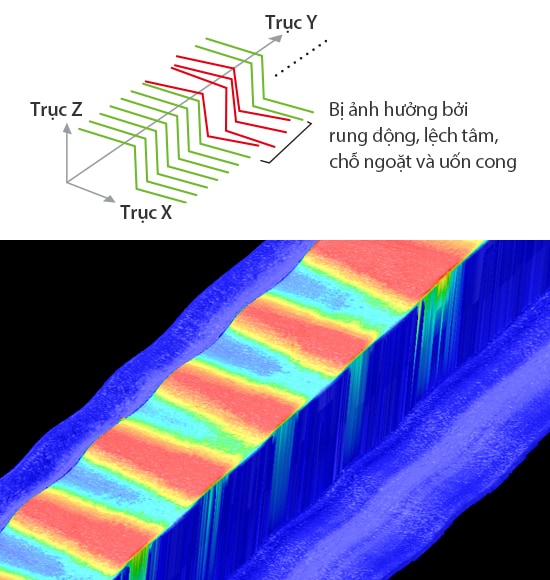

Không căn chỉnh biên dạng
Nếu không căn chỉnh biên dạng, ảnh mục tiêu sẽ bị biến dạng do rung động, khiến không thể thực hiện kiểm tra chính xác.

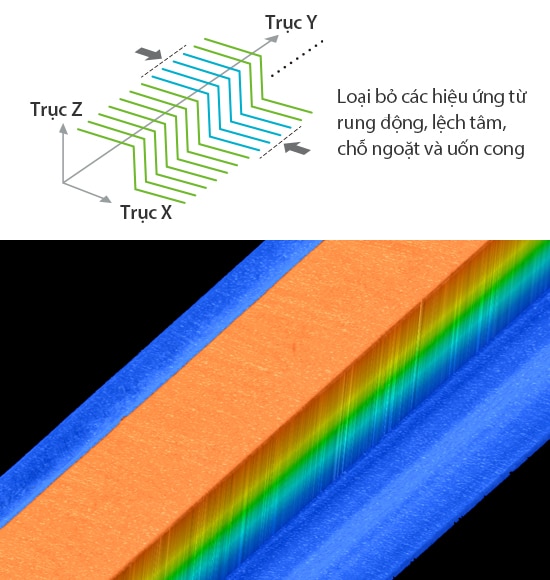

Có căn chỉnh biên dạng
Căn chỉnh biên dạng cho phép tạo ảnh 3D tối ưu. Điều này giúp thực hiện được các kiểm tra ổn định, nội tuyến đối với vết lõm, phôi, và các lỗi khác.
