Cắt bằng laser

Phần này giới thiệu về cắt bằng laser dựa trên xử lý bằng laser thông qua các ví dụ.

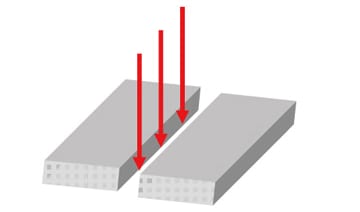

Nguyên lý cơ bản của việc cắt sử dụng máy khắc bằng laser

Cắt bằng laser gồm cắt và làm bay hơi bề mặt vật liệu bằng cách sử dụng laser.
Thông thường, cắt không dựa trên laser đòi hỏi phải sử dụng khuôn hoặc lưỡi dao. Vì là các phương pháp loại tiếp xúc, nên luôn có nguy cơ xảy ra biến dạng trong quá trình xử lý. Mặt khác, cắt bằng laser là loại không tiếp xúc, vì vậy nguy cơ biến dạng hoặc nguy cơ tương tự sẽ là tối thiểu. Điều này khiến cắt bằng laser phù hợp để xử lý các mục tiêu như tấm mỏng và màng phim.

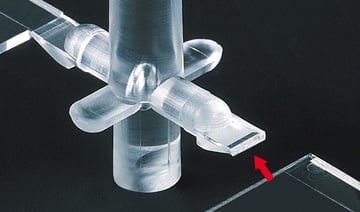

Cắt cổng
Cắt cổng
Cắt cổng
  • Đồng
    Đồng
  • Polyimide
    Polyimide
  • Nhôm
    Nhôm

Ví dụ cắt bằng laser – Cắt bằng laser đối với lớp phủ dây điện

Giải thích ứng dụng

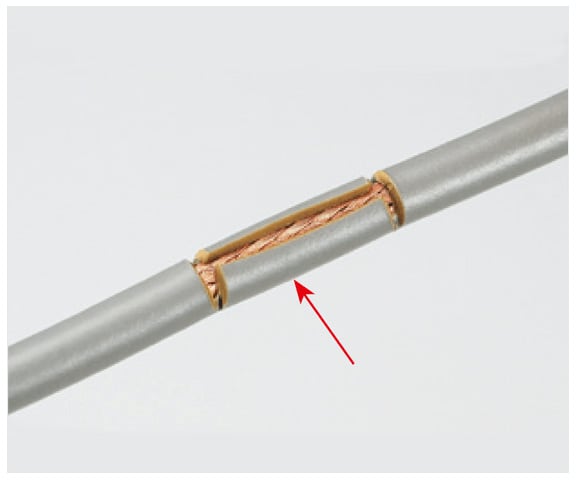

Cắt lớp phủ dây điện

Các phương pháp thông thường để cắt lớp phủ dây điện gồm cắt loại tiếp xúc sử dụng dao. Những phương pháp như vậy rất khó điều chỉnh và có nguy cơ làm hỏng dây lõi. Ngoài ra, lưỡi cắt phải được thay thế định kỳ để duy trì độ sắc bén, do đó làm tăng chi phí vận hành.
Bởi vì laser CO2 không bị kim loại hấp thụ (và thay vào đó là được phản xạ), nên không cần lo lắng về việc vô tình cắt phải dây lõi. Khả năng chỉ cắt màng phim bên ngoài một cách đáng tin cậy có nghĩa là có ít mục tiêu bị lỗi hơn và chất lượng được cải thiện.

Khi xử lý cáp đồng trục, lớp phủ được cắt bằng laser CO2 không bị kim loại hấp thụ, trong khi các dây dẫn bên trong và bên ngoài của kim loại chế tạo vi mô được cắt bằng laser YVO4 lý tưởng. Bằng cách này, có thể xử lý đồng thời bằng cách tận dụng các đặc tính khác nhau của từng loại laser.

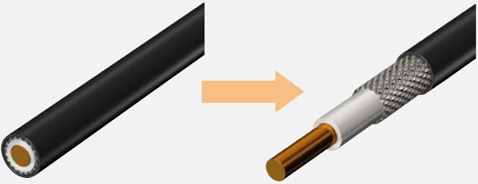

Công nghệ laser CO2 và laser YVO4 kết hợp
Công nghệ laser CO2 và laser YVO4 kết hợp

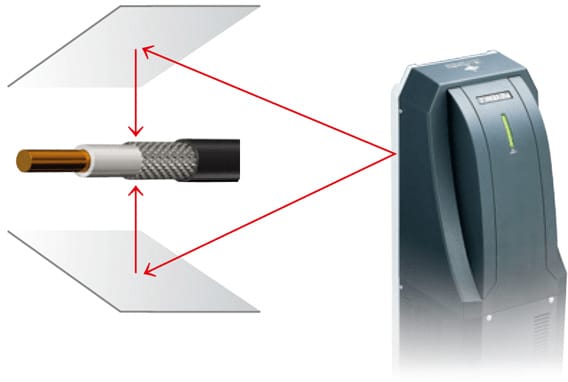

Cắt đồng thời mặt sau và mặt trước của dây điện

Ngoài ra, việc sử dụng bề mặt hoàn thiện gương như vật liệu SUS cho phép phản xạ ánh sáng laser để cắt cả mặt sau và mặt trước của dây điện cùng lúc. Điều này cho phép hoàn thành quá trình xử lý cả mặt sau và mặt trước trong một bước, giúp giảm đáng nhịp độ sản xuất và cho phép cải thiện hiệu quả sản xuất.

Nguyên lý cơ bản của việc khắc mòn sử dụng máy khắc bằng laser

Khả năng thay đổi linh hoạt ngõ ra và tốc độ quét của laser giúp có thể thực hiện các vết cắt, vết rạch hoặc đường rãnh vào mục tiêu với độ sâu khác nhau. Ví dụ xử lý nhãn sau đây sử dụng ngõ ra laser thấp để khắc và ngõ ra laser cao xung quanh vết khắc cho các vết cắt nông.

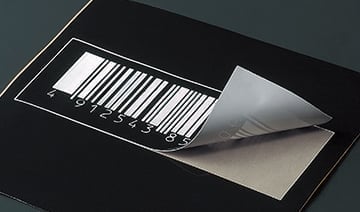

Khắc mòn nhãn
Khắc mòn nhãn
Khắc mòn nhãn

Ví dụ khắc mòn – Tạo lỗ trên màng

Giải thích ứng dụng

Một trong những ví dụ cắt nông tốt nhất là thực hiện khoét trên túi và các sản phẩm khác để xé mở bằng tay dễ dàng hơn. Phương pháp thông thường cần phải sử dụng lưỡi cắt để thực hiện cắt nông, nhưng điều này gây ra nhiều vấn đề khác nhau, chẳng hạn như khó điều chỉnh và cần thời gian để thay đổi cài đặt giữa các loại sản phẩm. Phương pháp này cũng đòi hỏi lưỡi dao phải được thay thế định kỳ, do đó làm tăng chi phí vận hành và luôn có nguy cơ lưỡi dao chọc thủng vào túi.

Tạo lỗ trên màng phim

Ưu điểm của xử lý bằng laser

Việc thiếu các thành phần tiêu hao giúp giảm chi phí và nâng cao năng suất.

Với quá trình xử lý bằng laser không tiếp xúc, chi phí vận hành có thể được giảm thiểu đáng kể nhờ loại bỏ việc bảo trì và thay thế bộ phận bị mòn vốn cần thiết khi sử dụng bằng phương pháp thông thường. Ngoài ra, do các bộ phận không bị mòn đi và gây ảnh hưởng bất lợi đến chất lượng xử lý nên có thể đảm bảo quá trình xử lý ổn định và có thể cải thiện năng suất.

Hỗ trợ các kích thước sản phẩm và hình dạng 3D khác nhau

Sử dụng máy khắc bằng laser 3D cho phép đặt khoảng cách tiêu cự ở bất kỳ vị trí nào lên đến 42 mm. Điều này giúp loại bỏ nhu cầu lấy nét bằng cách sử dụng thiết bị nâng cho khối đầu khắc hoặc sử dụng dụng cụ gá lắp nhận cho từng loại mục tiêu. Điều này không chỉ góp phần quan trọng trong giảm thiểu chi phí lắp đặt mà còn giúp giảm thời gian dành cho việc thay đổi.

Phương pháp thông thường
Phương pháp thông thường yêu cầu dụng cụ gá lắp, thiết bị điều chỉnh chiều cao, v.v...
Cần có dụng cụ gá lắp, thiết bị điều chỉnh chiều cao, v.v...

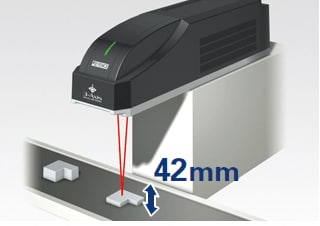

Máy khắc bằng laser 3D
Khắc bằng máy khắc bằng laser 3D ở khoảng cách tiêu cự lên đến 42 mm
Khắc ở khoảng cách tiêu cự lên đến 42 mm

Các mẫu được khuyến nghị dành cho cắt bằng laser, được sắp xếp theo vật liệu
