Phát sáng bằng LED Thiết bị ngoại vi của hệ thống quan sát bằng hình ảnh Sê-ri CA-D

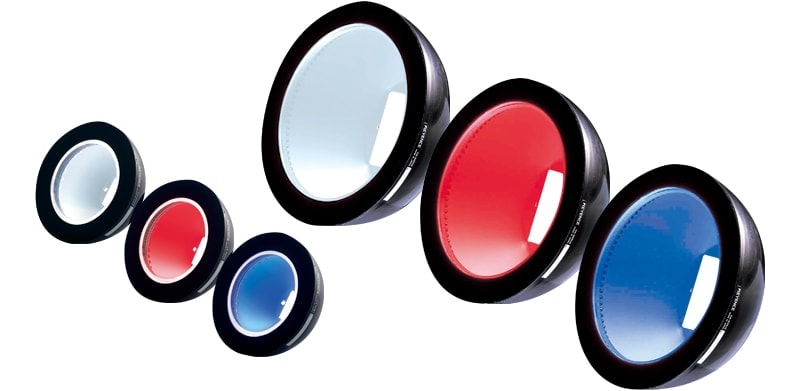

Đèn vòmCung cấp chiếu sáng khuếch tán để tạo ra bề mặt chiếu sáng đồng đều
CA-DD

Ví dụ về lắp đặt và chụp ảnh

Kỹ thuật chiếu sáng đèn vòm

Đèn vòm phát ra ánh sáng gián tiếp ở các góc khác nhau do các đèn LED được gắn trên bề mặt và tỏa sáng trong vòm. Khi ánh sáng tiêu chuẩn được sử dụng, phản xạ trực tiếp từ bộ phận có thể tạo ra điểm chói (quầng sáng) từ đó làm gây ra vấn đề về mặt kiểm tra và độ tin cậy. Do đèn vòm khuếch tán vào các góc, nên mục tiêu với hình dạng phức tạp có thể được chiếu sáng đồng đều bằng ánh sáng khuếch tán từ các góc đã loại bỏ điểm chói. Khi mục tiêu được chiếu sáng đồng đều, có thể dễ dàng cài đặt kiểm tra ổn định và tin cậy.

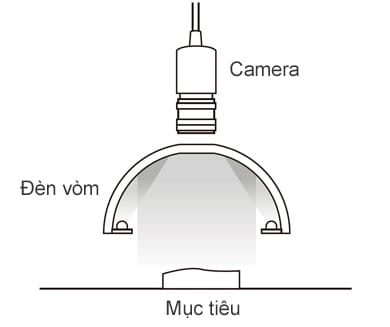

Bố trí camera/đèn

Ứng dụng

In trên kim loại sáng bóng/giấy gói bằng nhựa

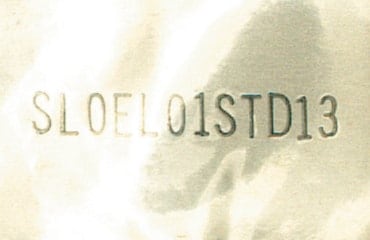

Với ánh sáng chuẩn

Không nhận ra được bản in do bề mặt sáng bóng và hình dạng không thống nhất.

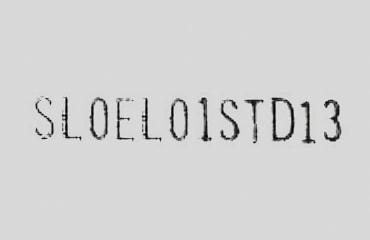

Với đèn vòm

Đèn vòm đảm bảo các dòng chữ có thể được nhận ra bằng cách chiếu sáng tất cả các bộ phận của mục tiêu với ánh sáng khuếch tán.

Nắp nhựa

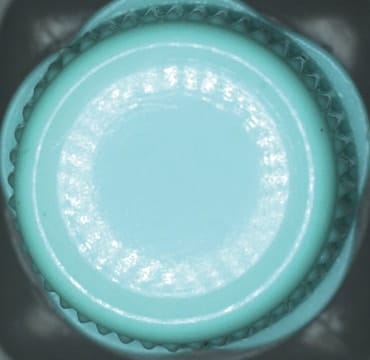

Với ánh sáng chuẩn

Ánh sáng chuẩn của đèn LED có thể được nhìn thấy và gây nhiễu cho việc kiểm tra.

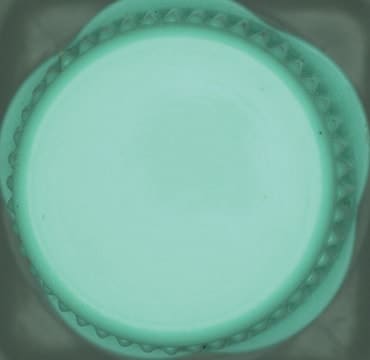

Với đèn vòm

Ánh sáng khuếch tán đảm bảo chiếu sáng đồng đều trên toàn bộ nắp.

In trên đáy của một bề mặt lon uốn cong

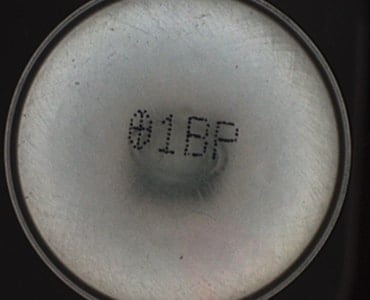

Với ánh sáng chuẩn

Do bề mặt bóng uốn cong, nên đèn được sử dụng sẽ tạo ra điểm chói (quầng sáng).

Với đèn vòm

Khi đèn vòm chiếu sáng từ các góc, ánh sáng sẽ chiếu đồng đều trên các vùng uốn cong.
